アイテム説明

標準納期：21日後発送（正式発送日については後日連絡いたします）。

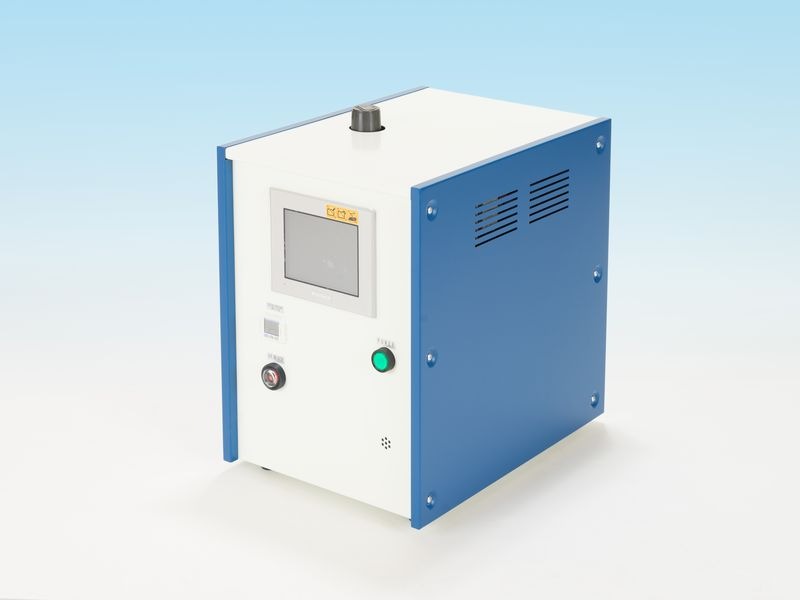

空圧駆動のバルブシステムを個別のタイミングで開閉
＜シンプル＞
　LCDタッチパネルの採用により、各設定の確認や変更が簡単で、動作状態も容易に把握できます。
また、異常時はメッセージを表示しますので異常内容の確認も容易です。
＜タフ＞
　ソレノイドバルブは、PLCのオープンコレクタ出力による直接駆動でリレーを使用していないため、
 接点不良等によるソレノイドバルブの動作不良はありません。
＜安定性＞
　エア供給ホースのサイズを大きくする等、安定したバルブの開閉を行うための空圧回路構成としています。

●基本機能
条件記憶（１００型分）
言語切り替え（日本語／英語／中国語）

●制御仕様
・制御対象　　　　　　　　
　SVP，SVY，SV32等 世紀製バルブシステム および 他社の空圧駆動方式のバルブシステム
・制御回路数
　８回路（ただし 制御可能なバルブシステムの本数は、接続するバルブシステムのタイプや必要とする開閉時間およびその他の条件により変わります。）
・制御方式　　　　　　　　
　プログラマブルコントローラによるシーケンス制御
・制御モード　　　　　　　　
　モード１：
　８回路個別の開き遅延タイマと開き時間タイマを使用し、各回路に接続されたバルブを任意のタイミングで開閉します。バルブ開きタイミング信号は、瞬時ONすれば動作します。
　モード２：
　遅延タイマや開きタイマを使用せず、バルブ開きタイミング信号がONしている時間だけ各回路に接続されたバルブを開きます。バルブ開きタイミング信号は、バルブ開き完了までONしていなければなりません。
　モード３：
　８回路個別の遅延タイマを使用し、各回路に接続されたバルブを任意のタイミングで開き、バルブ開きタイミング信号がOFFした時点で全てのバルブを同時に閉じます。バルブ開きタイミング信号は、バルブ開き完了までONしていなければなりません。
・タイマ設定範囲
　0.00～99.99秒（遅延タイマ，開き時間タイマ共）
・設定方式　　　　　　　　
　LCDタッチパネルに表示する数字キーによる デジタル設定
・異常の検出と表示
  空圧低下
  インタロック入力OFF時 バルブ開き信号ON
  タイミング信号再入力（モード１のみ）
  手動開き動作時 バルブ開き信号ON
　※上記異常は、それぞれ “検出”／“検出無し”を選択できます。

●空圧関連仕様
・供給エア　　　　　　　　
　0.6～0.9MPaの清浄なエア　　注意）0.9MPaを越えないこと
・エア供給カプラ　　　　　　　　
　110PN（日東工器）　
・レギュレータ設定圧力
　0.5～0.6MPa　　注意）0.7MPaを越えないこと
・空圧低下検出圧力
　0.3MPa以下で検出
・ソレノイドバルブ
　PA24A5-G1-1L-D4（コガネイ製　５ポート，２ポジション）×８台
・エア消費量　　　　　　　　
　接続するバルブシステムのタイプや成形サイクル等の条件により変わります。
・エア出力継ぎ手　　　　　　　　
　外径6mmのウレタンチューブ用継ぎ手（開き側，閉じ側共）

●その他の仕様
・電源入力　　　　　　　　
　AC100～240V　単相　　50／60Hz　
・消費電力　　　　　　　　
　約80W
・使用環境　　　　　　　　
　周囲温度　：5～40℃
　周囲湿度　：30～80％RH（ただし結露がないこと）
　周囲雰囲気：過度の水蒸気，油気，煙，腐食性・可燃性のあるガス等がないこと

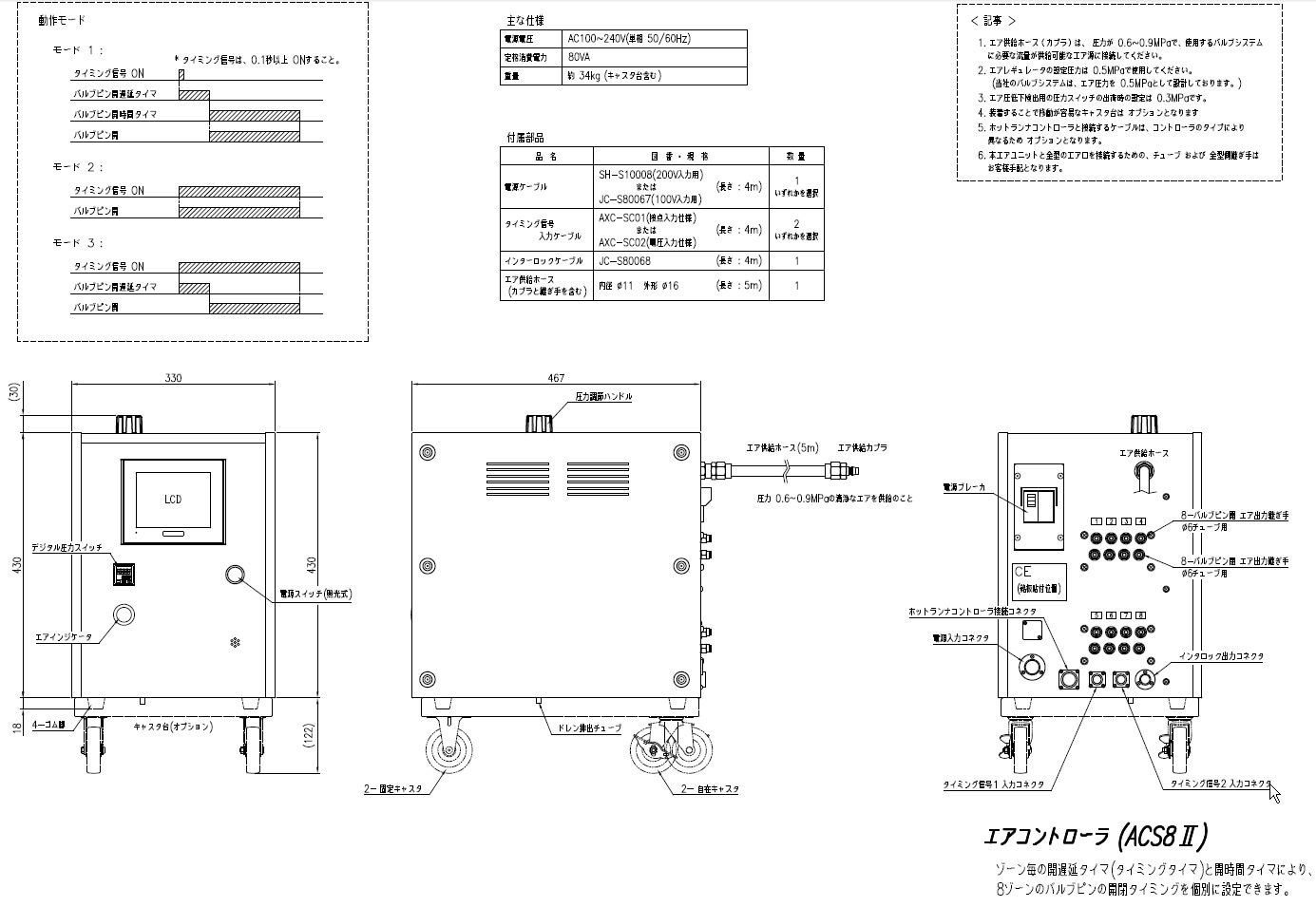

・外形寸法　　　　　　　　
　（W×Ｄ×Ｈ） 330mm×466mm×448mm
　※上記寸法は、それぞれ突起部を含まない値です。
・本体重量　　　　　　　　
　約30kg
・標準色　　　　　　　　
　本体：Y35-90B（アイボリ）、側面カバー：Y75-30P（青）

●付属品
・電源ケーブル（選択式）
・タイミング信号ケーブル（選択式）
・インターロックケーブル
・エア供給ホース（カプラと継ぎ手含む）　内径φ11 外径φ16　長さ5M　1本
・図面（日本語表記） 1部、取扱説明書1（日本語表記）1部

※仕様は予告無く変更することがあります。


• システム商品コード

  ：000000000038

• 独自商品コード

  ：ACS8Ⅱ
